Bonjour,
Lors de notre rencontre à briançon, certains d'entres vous se sont interressés au montage que j'ai pratiqué sur ma machine.
A la demande de Lucky je vais donc essayer de vous expliquer le montage, les calculs, et surtout vous donner des adresses.
En premier lieu j'ai acheté des bandes de 18 leds bleues, montées sur circuit imprimé avec la possibilité de couper ces bandes en portions de 3,6,9, 12 àu 15 leds Adresse d'achat :
http://www.dotlight.de/shop/index.php/cPath/205_229
Facilité d'utilisation car vous n'avez pas à calculer la résistance necessaire, mais cout supplémentaire .
Justement à cause du cout j'ai décidé de m'instruire et donc j'ai appris à calculer les résistances, des sites spécialisés vous aident :
http://www.led-fr.net/
http://www.ptitrain.com/electronique/tekno/pages/04led1.htm
mais le plus simple est d'apprendre avec une personne qui connait.
Donc j'ai acheté mes leds, prix très interressants
http://www.planeteleds.fr/component/option,com_virtuemart/page,shop.browse/category_id,7/Itemid,60/
de plus si vous souhaitez des conseils de montage ils vous aident et leur site possède une page pour calculer la résistance necessaire à votre montage :
http://www.planeteleds.fr/index.php?option=com_content&task=view&id=14&Itemid=37
Pour mémoire les leds plates, montage que j'ai effectué pour ceux qui ont vu, ce sont les leds "hight angle" Elles ne dépassent pas des parties ou elles sont montées.
Pour le montage j'ai effectué l'étanchéité avec du mastic silicone de salle de bain, leds de 5mm qui me paraissent esthétiquement plus proportionnées que les 10 mm (les 10 mm sont plus puissantes )
Pour finir quelques photos pour mieux comprendre :

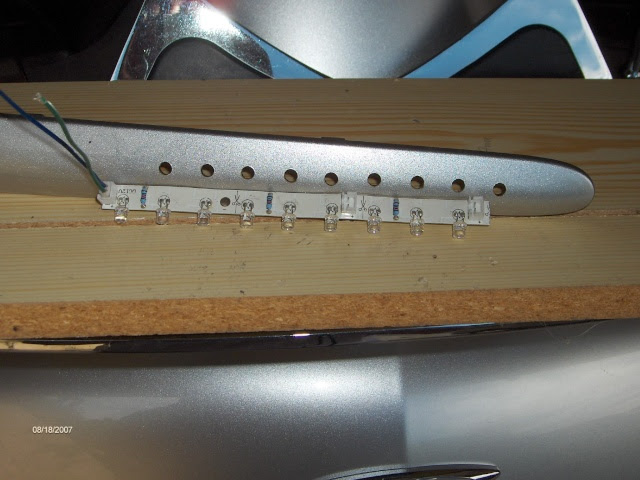

Montage sur baguette latérale du top, bande de leds coupée
Vue après montage, à l'aaret vouv ne vous apercevez de rien, les leds hors fonctionnement sont transparentes

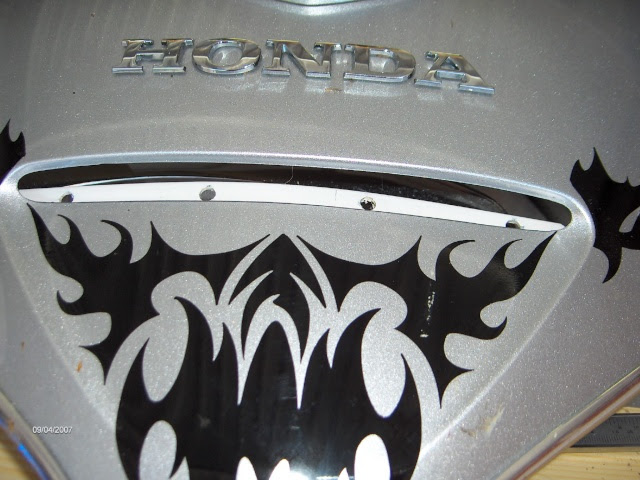

Montage sur la face avant carénage, là j'ai commencé à monter les leds moi même

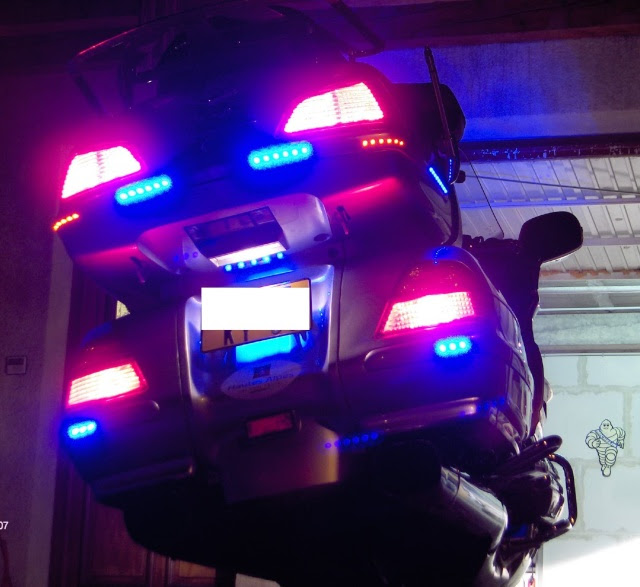

Par la suite j'ai monté des leds orange sur l'arrière, voici le résultat arrière
Voilà j'espère avoir été clair et pas trop long, d'autres sites existent, il y en a en pagaille, a titre d'info chez planète led j'ai commandé 25 leds oranges high angle, 6 résistances, 50 leds bleues total rendu à la maison 10.61 € TTC une bande de 18 leds m'avait couté presque 20 €, ca vaut le coup de sortir le fer à souder...
Maintenant nous allons parler de la partie théorique, la plus rébarbative ........mais necessaire :
La leds possède deux pattes, une plus longue que l'autre (comme moi
) la longue est l'anode ( le plus) la courte la Katode (le moins )
Deux principe de montage :
1/ série
plus/moins/plus/moins ...........cumule la tension U , montage de 4 leds de 3.2v = 12.8 V en bout
2/ parrallèle
plus/plus/moins/moins/plus/plus/moins/moins......... cumule l'intensité I (milliampère) 4 leds de 30 ma = 120 ma
Calculs de principe :
Tension symbole U U=RXI
Résistance symbole R R = U/I
Courant symbole I I = RXI carré
Exemple de montage en série avec 3 LEDS DE 3.5 V 30 ma ( une led fonctionne dans une plage de tension comprise en générale entre 2V/2.4V OU 3.3V/3.8V donc pour les calculs prendre la moyenne des deux (3.3+3.8 / 2 )
...........3 X 3.5 V = 10.5 V
Alimentation de la moto par l'alternateur 13.8 V; il faut donc faire chuter de : 13.8V - 10.5V = 3.3 V sinon toutes les leds vont grillées
Calcul de la résistance necessaire R= U/I.........3.3V /(30ma/1000) = 110 ohms
Calcul de la puissance de la résistance P=RXI carré ..........110X(0.03X0.03)=110 X 0.0009 = 0.099watts arrondi à O.1 W
_______________________________________________________________________________________________________
Montage en parallèle de 3 leds 3.5V 30 ma
3 X 30 ma = 90 ma
Alimentation en 13.8 V moins 3.5 V des leds , chute de 10.3 v
Résistance necessaire : R=U/I .......10.3 V /( 90/1000) =10.3V / 0.09 = 114 ohms
Puissance de la résistance : P =R X I carré...........114 X (0.09 X 0.09) = 114 X 0.0081 = 0.92 arrondi à 1 W
Ok tout le mode dort, c'est vrai que la théorie c'est barbant, interrogation demain matin
@+
Philippe
Lors de notre rencontre à briançon, certains d'entres vous se sont interressés au montage que j'ai pratiqué sur ma machine.
A la demande de Lucky je vais donc essayer de vous expliquer le montage, les calculs, et surtout vous donner des adresses.
En premier lieu j'ai acheté des bandes de 18 leds bleues, montées sur circuit imprimé avec la possibilité de couper ces bandes en portions de 3,6,9, 12 àu 15 leds Adresse d'achat :
http://www.dotlight.de/shop/index.php/cPath/205_229
Facilité d'utilisation car vous n'avez pas à calculer la résistance necessaire, mais cout supplémentaire .
Justement à cause du cout j'ai décidé de m'instruire et donc j'ai appris à calculer les résistances, des sites spécialisés vous aident :
http://www.led-fr.net/
http://www.ptitrain.com/electronique/tekno/pages/04led1.htm
mais le plus simple est d'apprendre avec une personne qui connait.
Donc j'ai acheté mes leds, prix très interressants
http://www.planeteleds.fr/component/option,com_virtuemart/page,shop.browse/category_id,7/Itemid,60/
de plus si vous souhaitez des conseils de montage ils vous aident et leur site possède une page pour calculer la résistance necessaire à votre montage :
http://www.planeteleds.fr/index.php?option=com_content&task=view&id=14&Itemid=37
Pour mémoire les leds plates, montage que j'ai effectué pour ceux qui ont vu, ce sont les leds "hight angle" Elles ne dépassent pas des parties ou elles sont montées.
Pour le montage j'ai effectué l'étanchéité avec du mastic silicone de salle de bain, leds de 5mm qui me paraissent esthétiquement plus proportionnées que les 10 mm (les 10 mm sont plus puissantes )
Pour finir quelques photos pour mieux comprendre :
Montage sur baguette latérale du top, bande de leds coupée
Vue après montage, à l'aaret vouv ne vous apercevez de rien, les leds hors fonctionnement sont transparentes
Montage sur la face avant carénage, là j'ai commencé à monter les leds moi même
Par la suite j'ai monté des leds orange sur l'arrière, voici le résultat arrière
Voilà j'espère avoir été clair et pas trop long, d'autres sites existent, il y en a en pagaille, a titre d'info chez planète led j'ai commandé 25 leds oranges high angle, 6 résistances, 50 leds bleues total rendu à la maison 10.61 € TTC une bande de 18 leds m'avait couté presque 20 €, ca vaut le coup de sortir le fer à souder...
Maintenant nous allons parler de la partie théorique, la plus rébarbative ........mais necessaire :
La leds possède deux pattes, une plus longue que l'autre (comme moi
) la longue est l'anode ( le plus) la courte la Katode (le moins )Deux principe de montage :
1/ série
plus/moins/plus/moins ...........cumule la tension U , montage de 4 leds de 3.2v = 12.8 V en bout
2/ parrallèle
plus/plus/moins/moins/plus/plus/moins/moins......... cumule l'intensité I (milliampère) 4 leds de 30 ma = 120 ma
Calculs de principe :
Tension symbole U U=RXI
Résistance symbole R R = U/I
Courant symbole I I = RXI carré
Exemple de montage en série avec 3 LEDS DE 3.5 V 30 ma ( une led fonctionne dans une plage de tension comprise en générale entre 2V/2.4V OU 3.3V/3.8V donc pour les calculs prendre la moyenne des deux (3.3+3.8 / 2 )
...........3 X 3.5 V = 10.5 V
Alimentation de la moto par l'alternateur 13.8 V; il faut donc faire chuter de : 13.8V - 10.5V = 3.3 V sinon toutes les leds vont grillées
Calcul de la résistance necessaire R= U/I.........3.3V /(30ma/1000) = 110 ohms
Calcul de la puissance de la résistance P=RXI carré ..........110X(0.03X0.03)=110 X 0.0009 = 0.099watts arrondi à O.1 W
_______________________________________________________________________________________________________
Montage en parallèle de 3 leds 3.5V 30 ma
3 X 30 ma = 90 ma
Alimentation en 13.8 V moins 3.5 V des leds , chute de 10.3 v
Résistance necessaire : R=U/I .......10.3 V /( 90/1000) =10.3V / 0.09 = 114 ohms
Puissance de la résistance : P =R X I carré...........114 X (0.09 X 0.09) = 114 X 0.0081 = 0.92 arrondi à 1 W
Ok tout le mode dort, c'est vrai que la théorie c'est barbant, interrogation demain matin @+
Philippe
